CARTE PCI FIREWIRE/USB 2.0 À HAUT DÉBIT #F5U508VEA1 - Tarjeta de expansión pci BELKIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tarjeta PCI FireWire/USB 2.0 de alta velocidad
Características técnicas principales	Puertos FireWire 400 (IEEE 1394) y USB 2.0, velocidades de transferencia de hasta 480 Mbps para USB y 400 Mbps para FireWire
Compatibilidades	Compatible con Windows 98SE/2000/ME/XP y Mac OS 9.0 o superior
Instalación	Instalación fácil a través de una ranura PCI, controladores incluidos en CD
Dimensiones aproximadas	Longitud: 12 cm, Ancho: 10 cm, Altura: 2 cm
Peso	Aproximadamente 200 g
Alimentación eléctrica	Alimentación a través de la ranura PCI, no se requiere alimentación externa
Funciones principales	Adición de puertos FireWire y USB a una computadora, soporte para dispositivos externos como discos duros, cámaras, impresoras
Mantenimiento y limpieza	Limpiar con un paño suave, evitar la humedad
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas específicas disponibles solo a través del fabricante
Seguridad	Respetar las normas de seguridad eléctrica, evitar cortocircuitos
Información general útil	Verificar la compatibilidad con su sistema antes de la compra, garantía de 2 años

Preguntas frecuentes - CARTE PCI FIREWIRE/USB 2.0 À HAUT DÉBIT #F5U508VEA1 BELKIN

¿Cómo instalar la tarjeta PCI BELKIN F5U508VEA1 en mi computadora?

Para instalar la tarjeta, apague su computadora y desconéctela. Abra la carcasa de la computadora, inserte la tarjeta en un puerto PCI disponible, luego cierre la carcasa. Vuelva a conectar y encienda la computadora. Los controladores deberían instalarse automáticamente.

Los puertos USB de la tarjeta no funcionan, ¿qué hacer?

Verifique que la tarjeta esté correctamente instalada en el puerto PCI. Asegúrese también de que los controladores estén actualizados. Puede descargarlos desde el sitio de BELKIN si es necesario.

¿Por qué mi dispositivo FireWire no se conecta?

Asegúrese de que el cable FireWire esté correctamente conectado a la tarjeta y al dispositivo. Verifique también si el dispositivo requiere controladores específicos.

¿La tarjeta PCI es compatible con Windows 10?

Sí, la tarjeta PCI BELKIN F5U508VEA1 es compatible con Windows 10, pero asegúrese de usar los controladores más recientes para evitar problemas de compatibilidad.

¿Cómo puedo desinstalar los controladores de la tarjeta?

Vaya al 'Administrador de dispositivos', encuentre la tarjeta BELKIN bajo 'Controladores de bus USB', haga clic derecho y seleccione 'Desinstalar'. Siga las instrucciones para completar el proceso.

¿Hay alguna forma de probar si la tarjeta PCI funciona correctamente?

Sí, puede probar la tarjeta conectando un dispositivo USB o FireWire funcional. Si el dispositivo es reconocido y funciona, significa que la tarjeta está operativa.

¿Qué hacer si la tarjeta PCI es detectada pero el rendimiento es lento?

Verifique si está utilizando cables de buena calidad y asegúrese de que todos los controladores estén actualizados. También puede intentar desconectar otros dispositivos USB para liberar ancho de banda.

¿Dónde puedo encontrar los controladores para la tarjeta PCI BELKIN?

Los controladores se pueden descargar en el sitio oficial de BELKIN en la sección de soporte o descargas.

MANUAL DE USUARIO CARTE PCI FIREWIRE/USB 2.0 À HAUT DÉBIT #F5U508VEA1 BELKIN

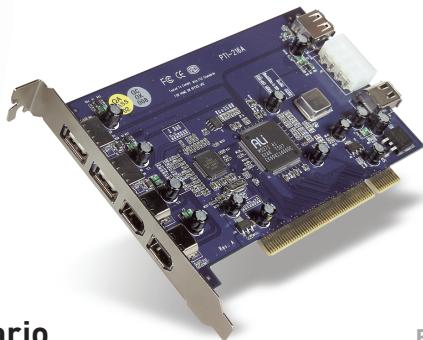

Tarjeta PCI USB 2.0 y FireWire de 6 puertos

Actualice su ordenador portátil para obtener un rendimiento ultrarrápido

Índice de contenidos

Introducción....1

Generalidades 2

Características....2

Especificaciones ....2

Contenido del paquete ....3

Requisitos del sistema....3

Compatibilidad con los sistemas operativos....4

Instalación......5

Procedimiento de instalación para Windows 98 SE ....5

Verificar la instalación correcta (sistema operativo Windows 98 SE) ..... 7

Procedimiento de instalación para Windows Me 9

Verificación de la instalación (Windows Me)....11

Procedimiento de instalación para Windows 2000....13

Verificación de la instalación para Windows 2000 con Service Pack 4 ...14

Verificación de la instalación (Windows 2000)....16

Procedimiento de instalación para Windows XP 19

Verificación de la instalación para Windows XP con Service Pack 1 ....20

Verificación de la instalación (Windows XP) 23

Instalación de un hub USB 2.0 de alta velocidad....25

Software de valor añadido....26

Información......26

¡Bienvenido a la conectividad de alta velocidad de Belkin!

Gracias por adquirir la Tarjeta PCI FireWire y USB 2.0 de alta velocidad de Belkin (la Tarjeta PCI).

Ahora podrá actualizar su ordenador con la más moderna tecnología USB y FireWire®. Podrá aprovechar las ventajas de toda una gama de nuevos productos USB 2.0 de alta velocidad y FireWire.

Sus productos USB 2.0 y FireWire como discos duros, escáneres, impresoras, videocámaras, etc., funcionarán con una rapidez sin precedentes. Sus actuales dispositivos USB continuarán funcionando de la misma forma que siempre y, en algunos casos, incluso mejor gracias a esta Tarjeta PCI. Siga las sencillas instrucciones de instalación de este manual para que su Tarjeta PCI esté lista y funcionando, ¡disfrute inmediatamente de la velocidad y comodidad de Belkin!

Generalidades

Características

• 3 puertos USB 2.0 de alta velocidad (2 externos y 1 interno)
• 3 puertos FireWire de 400 Mbps (2 externos y 1 interno)
• Capacidad de conexión simultánea para dispositivos de velocidad lenta, completa y alta velocidad
• Detección automática de nuevos dispositivos en el momento de ser conectados, así como de la velocidad de cada dispositivo
• Compatible con los dispositivos USB 1.1 anteriores
• Cumple totalmente con las especificaciones USB
• Compatibilidad total con periféricos FireWire válidos para el estándar OHCI
• Tecnología plug-and-play
• Enchufe de corriente CC auxiliar interno

Especificaciones

Interfaz PCI

• Compatible con la especificación PCI 2.2 (también compatible con la versión anterior 2.1)
• Admite la especificación PCI de gestión de la alimentación 1.1

Interfaz USB

• Compatible con la revisión 2.0 de USB
• Compatible con OHCI (Open Host Controller Interface, interfaz de controlador de host abierto) (Controlador de host USB 1.1)
• Compatible con EHCI (Enhanced Host Controller Interface, interfaz de controlador de host mejorada) (Controlador de host USB 2.0)
  • Corriente: 500 mA por puerto
• Admite hasta 127 dispositivos
• Admite los modos de suspensión de sistema S1–S4

Interfaz FireWire

• Dos puertos externos IEEE 1394 de 400 Mbps
• Cumple con OHCI 1.0
  • Cumple con IEEE 1394a rev. 5
• Enchufe de corriente auxiliar interno
• Admite 8 DMA (Acceso directo a memoria) de transmisión isócronos
• Admite 4 DMA (Acceso directo a memoria) de recepción isócronos
• Alimentación de salida: 15 vatios (12 V a 1,25 A) por puerto con alimentación auxiliar desde la fuente de alimentación del ordenador
• 5 vatios (12 V a ,05 A) sin alimentación auxiliar desde la fuente de alimentación del ordenador

Contenido del paquete

• Tarjeta PCI FireWire y USB 2.0 de alta velocidad de Belkin
• Manual del usuario
• CD de instalación

Requisitos del sistema

• Procesador Pentium® II 266 MHz
- 32 MB de RAM
- Una ranura PCI disponible y compatible con PCI 2.1 ó 2.2
- Windows® 98 SE, 2000, Me o XP

Compatibilidad con los sistemas operativos

Sistema operativo	Válido para USB 1.x	Válido para USB 2.0	Válido para FireWire
Windows 98 SE	Sí	Sí	Sí
Windows 2000	Sí	Sí	Sí
Windows Me	Sí	Sí	Sí
Windows XP	Sí	Sí	Sí

ES

4

Consulte la sección que corresponda con la versión de su sistema operativo Windows.

Procedimiento de instalación para Windows 98 SE

El procedimiento de instalación instalará dos controladores USB 1.1 para OHCI, un controlador de host USB 2.0 para EHCI y un controlador de host IEEE 1394.

1. Inserte el CD de instalación F5U508 en su unidad de CD-ROM. Transcurridos unos instantes, el menú principal arrancará de forma automática y mostrará en pantalla todas las opciones de instalación disponibles.
2. Seleccione “Install USB 2.0 Driver” (Instalar controlador USB 2.0). Después de hacer clic en “Next” (Siguiente) en el asistente InstallShield, seleccione “No, I will restart my computer later” (No, reiniciaré mi ordenador más tarde). Después haga clic en “Finish” (Finalizar). Posteriormente haga clic en “Exit” (Salir) en la pantalla F5U508.
3. Abra el menú de Inicio en la esquina inferior izquierda de su pantalla de Windows. Seleccione “Shut Down” (Apagar el sistema) y haga clic en “OK” (Aceptar).
4. Una vez que el ordenador se ha apagado por completo, retire la carcasa del mismo y busque una ranura PCI vacía.
5. Retire la tapa del puerto que se corresponda con la ranura PCI que desea utilizar. (La tapa habitualmente está fijada en su sitio con un solo tornillo).
6. Inserte la Tarjeta PCI en la ranura. Aplique la presión suficiente para asegurar que la Tarjeta esté bien colocada. Fije la Tarjeta PCI con el tornillo retirado anteriormente en el paso 5.
7. Después de instalar la Tarjeta PCI, vuelva a colocar la carcasa exterior y encienda el ordenador.
8. Cuando Windows se haya reiniciado, la Tarjeta PCI será detectada y comenzará la instalación de los controladores necesarios.

ES

Instalación

Nota: Dependiendo de la velocidad de su ordenador, pueden transcurrir hasta 30 segundos para que la Tarjeta PCI sea detectada.

1. Windows detectará el “PCI Universal Serial Bus” se abrirá la ventana de diálogo “Add New Hardware Wizard” (Asistente para agregar nuevo hardware). Haga clic en “Next” (Siguiente).
2. Seleccione “Search for the best driver for your device” (Buscar el mejor controlador para su dispositivo) y haga clic en “Next” (Siguiente).
3. Quite la selección de todos los recuadros y haga clic sobre "Next" (Siguiente).
4. Windows encontrará los controladores de software para “ALi PCI to USB Open Host Controller” (Controlador de host abierto PCI a USB de ALi). Seleccione “The updated driver (Recommended)” (El controlador actualizado, recomendado). Haga clic en “Next” (Siguiente).
5. Windows encontrará los controladores de software para “ALi PCI to USB Open Host Controller” (Controlador de host abierto PCI a USB de ALi). Haga clic en “Next” (Siguiente).
6. Ahora se le solicitará introducir el CD de instalación Windows 98 SE en su unidad de CD-ROM. Inserte el CD y después haga clic en “Finish” (Finalizar)..

Nota: El directorio mostrado en la pantalla al abrir su CD de instalación de Windows 98 SE es posible que no sea correcto. Habitualmente, los controladores están ubicados en la carpeta llamada "Win98" de su CD de Windows 98 SE.

1. Windows detectará el “PCI Universal Serial Bus” se abrirá la ventana de diálogo “Add New Hardware Wizard” (Asistente para agregar nuevo hardware). Haga clic en “Next” (Siguiente). Repita los pasos 9 a 13 y después haga clic en “Finish” (Finalizar).

Instalación

1. Windows detectará e instalará el controlador de software para “ALi PCI to USB Enhanced Host Controller” (Controlador de host mejorado PCI a USB de ALi), después detectará el “PCI OHCI Compliant IEEE Host Controller” (Controlador de host IEEE válido para OHCI de PCI). Haga clic en “Next” (Siguiente).
2. Seleccione “Search for the best driver for your device” (Buscar el mejor controlador para su dispositivo) y haga clic en “Next” (Siguiente).
3. Quite la selección de todos los recuadros y haga clic sobre "Next" (Siguiente).
4. Windows encontrará los controladores de software para el “PCI OHCI Compliant IEEE 1394 Host Controller” (Controlador de host IEEE 1394 válido para OHCI de PCI). Haga clic en “Next” (Siguiente).
5. Haga clic en “Finish” (Finalizar) para completar la instalación del controlador de host IEEE 1394.
6. Es posible que Windows le solicite ahora reiniciar su ordenador. Haga clic en "Yes" (Sí) para reiniciar.

La instalación de la Tarjeta PCI ha sido completada.

Verificar la instalación correcta (sistema operativo Windows 98 SE)

Consulte el Administrador de dispositivos de Windows para confirmar que la Tarjeta PCI ha sido instalada correctamente.

1. Haga clic con el botón derecho del ratón sobre “Mi PC” y seleccione “Propiedades”.
2. Seleccione la pestaña del "Administrador de dispositivos".
3. Haga clic en el signo de más (+) situado junto a “Universal Serial Bus Controllers” (Controladores USB).

Instalación

La lista del “Universal Serial Bus Controllers” (Controladores USB) incluirá ahora dos entradas de “ALi PCI to USB Open Host Controller” (Controlador de host abierto PCI a USB de ALi), una entrada de “ALi PCI to USB Enhanced Host Controller” (Controlador de host mejorado PCI a USB de ALi), una entrada “USB 2.0 Root Hub” (Concentrador raíz USB 2.0) y dos entradas “USB Root Hub” (Concentrador raíz USB).

Nota: Si su ordenador dispone de puertos USB incorporados o si tiene instaladas otras tarjetas de controlador PCI USB, podrá ver otras entradas adicionales de controlador USB y “root hub” o Concentrador raíz.

1. Haga clic en el signo de más (+) situado junto a “IEEE 1394 Bus Controller” (Controlador de bus IEEE 1394). La lista de “IEEE 1394 Bus Controller” (Controlador de bus IEEE 1394) incluirá ahora una entrada de “PCI OHCI Compliant IEEE 1394 Host Controller” (Controlador de host IEEE 1394 válido para OHCI de PCI).

Nota: Si su ordenador dispone de puertos IEEE 1394 incorporados o si tiene instaladas otras tarjetas de controlador host PCI IEEE 1394, podrá ver otras entradas adicionales de “IEEE 1394 Host Controller” (Controlador de host IEEE 1394).

ES

Procedimiento de instalación para Windows Me

El procedimiento de instalación instalará dos controladores USB 1.1 para OHCI, un controlador de host USB 2.0 para EHCI y un controlador de host IEEE 1394.

1. Inserte el CD de instalación F5U508 en su unidad de CD-ROM.
   Transcurridos unos instantes, el menú principal arrancará de forma automática y mostrará en pantalla todas las opciones de instalación disponibles.
2. Seleccione “Install USB 2.0 Driver” (Instalar controlador USB 2.0). Después de hacer clic en “Next” (Siguiente) en el asistente InstallShield, seleccione “No, I will restart my computer later” (No, reiniciaré mi ordenador más tarde). Después haga clic en “Finish” (Finalizar). Posteriormente haga clic en “Exit” (Salir) en la pantalla F5U508.
3. Abra el menú de Inicio en la esquina inferior izquierda de su pantalla de Windows. Seleccione “Shut Down” (Apagar el sistema) y haga clic en “OK” (Aceptar).
4. Una vez que el ordenador se ha apagado por completo, retire la carcasa del mismo y busque una ranura PCI vacía.
5. Retire la tapa del puerto que se corresponda con la ranura PCI que desea utilizar. (La tapa habitualmente está fijada en su sitio con un solo tornillo).
6. Inserte la Tarjeta PCI en la ranura. Aplique la presión suficiente para asegurar que la Tarjeta esté bien colocada. Fije la Tarjeta PCI con el tornillo retirado anteriormente en el paso 5.
7. Después de instalar la Tarjeta PCI, vuelva a colocar la carcasa exterior y encienda el ordenador.
8. Cuando Windows se haya reiniciado, la Tarjeta PCI será detectada y comenzará la instalación de los controladores necesarios.

Instalación

Nota: Dependiendo de la velocidad de su ordenador, pueden transcurrir hasta 30 segundos para que la Tarjeta PCI sea detectada.

1. Windows detectará e instalará el “Ali PCI to USB Open Host Controller” (Controlador de host abierto PCI a USB de ALi) (dos veces), “USB Root Hub” (Concentrador raíz USB) (dos veces), “Ali PCI to USB Enhanced Host Controller” (Controlador de host mejorado PCI a USB de ALi) y “USB 2.0 Root Hub” (Concentrador raíz USB 2.0).
2. Seleccione “Automatic Search for the best driver for your device Recommended)” (Buscar automáticamente el mejor controlador par su dispositivo, recomendado) y haga clic en “Next” (Siguiente).
3. Windows buscará ahora el controlador apropiado en su base de datos de controladores de software.
4. Es posible que se solicite ahora la introducción del CD de instalación de Windows ME en su unidad de CD-ROM para instalar el archivo “1394bus.sys”. Inserte el CD y haga clic en “OK” (Aceptar).

ES

Nota: Es posible que el directorio mostrado en la pantalla que solicita su CD de instalación de Windows Me no sea correcto. Habitualmente, los controladores se encuentran en la carpeta llamada "Win9X" de su CD de Windows Me.

1. La instalación del “OHCI Compliant IEEE 1394 Host Controller” (Controlador de host IEEE 1394 válido para OHCI) ha sido completada. Haga clic en “Finish” (Finalizar).

2. Se abrirá una ventana de “System Settings Change” (Modificación de los ajustes del sistema) que le solicitará el reinicio de su ordenador para que los cambios se hagan efectivos. Haga clic en “Yes” (Sí) para reiniciar.

Instalación

Verificación de la instalación (Windows Me)

Tras la instalación, consulte el “Windows Device Manager” (Administrador de dispositivos de Windows) para confirmar que la Tarjeta PCI ha sido instalada correctamente.

1. Haga clic con el botón derecho del ratón sobre "Mi PC" y seleccione "Propiedades".
2. Seleccione la pestaña del "Administrador de dispositivos".

Instalación

1. Haga clic en el signo de más (+) situado junto a “Universal Serial Bus Controllers” (Controladores USB).

La lista del “Universal Serial Bus Controllers” (Controladores USB) incluirá ahora dos entradas de “ALi PCI to USB Open Host Controller” (Controlador de host abierto PCI a USB de ALi), una entrada de “ALi PCI to USB Enhanced Host Controller” (Controlador de host mejorado PCI a USB de ALi), una entrada “USB 2.0 Root Hub” (Concentrador raíz USB 2.0) y dos entradas “USB Root Hub” (Concentrador raíz USB).

Nota: Si su ordenador dispone de puertos USB incorporados o si tiene instaladas otras tarjetas de controlador PCI USB, podrá ver otras entradas adicionales de controlador USB y “root hub” o Concentrador raíz.

1. Haga clic en el signo de más (+) situado junto a "IEEE 1394 Bus Controller" (Controlador de bus IEEE 1394).

La lista de “IEEE 1394 Bus Controller” (Controlador de bus IEEE 1394) incluirá ahora una entrada de “PCI OHCI Compliant IEEE 1394 Host Controller” (Controlador de host IEEE 1394 válido para OHCI de PCI).

Nota: Si su ordenador dispone de puertos IEEE 1394 incorporados o si tiene instaladas otras tarjetas de controlador host PCI IEEE 1394, podrá ver otras entradas adicionales de “IEEE 1394 Host Controller” (Controlador de host IEEE 1394).

1. Haga clic en el signo de más (+) situado junto a “Network Adapters” (Adaptadores de red).
2. La lista de “Network Adapters” (Adaptadores de red) incluirá ahora una entrada “NDIS 1394 Net Adapter” (Adaptador de red NDIS 1394).

Nota: Si su ordenador dispone de puertos IEEE 1394 incorporados o si tiene instaladas otras tarjetas de controlador de host PCI IEEE 1394, podrá ver otras entradas adicionales de “IEEE 1394 Host Controller” (Controlador de host IEEE 1394) y “NDIS 1394 Net Adapter” (Adaptador de red 1394).

Procedimiento de instalación para Windows 2000

El procedimiento de instalación instalará dos controladores USB 1.1 para OHCI, un controlador de host USB 2.0 para EHCI y un controlador de host IEEE 1394.

Si tiene instalado Windows 2000 con el Service Pack 4, todos los controladores necesarios se encontrarán incluidos en su sistema operativo. No es necesario instalar los controladores incluidos en el CD de instalación F5U508.

Para confirmar qué versión de Windows se encuentra instalada en su ordenador, haga clic con el botón derecho del ratón en el icono de “Mi PC” que se encuentra en su escritorio de Windows y seleccione “Propiedades”.

Aparecerá la ventana de “System Properties” (Propiedades del sistema) y le proporcionará la información referida a la versión de Windows instalada en su ordenador. Si se encuentra instalado Windows Service Pack 3 o inferior, deberá instalar los controladores de software suministrados en el CD de instalación F5U508.

Si descubre que está instalado Windows 2000 Service Pack 4 siga los siguientes pasos.

1. Abra el menú “Inicio” situado en la esquina inferior izquierda de su escritorio de Windows, después seleccione “Apagar el sistema” y haga clic en “Aceptar” (Aceptar).
2. Una vez que el ordenador se ha apagado por completo, retire la carcasa del mismo y busque una ranura PCI vacía.

Instalación

1. Retire la tapa del puerto que se corresponda con la ranura PCI que desea utilizar. (La tapa habitualmente está fijada en su sitio con un solo tornillo).
2. Inserte la Tarjeta PCI en la ranura. Aplique la presión suficiente para asegurar que la Tarjeta esté bien colocada. Fije la Tarjeta PCI con el tornillo retirado en el paso 3.
3. Después de instalar la Tarjeta PCI, vuelva a colocar la carcasa exterior y encienda el ordenador.
4. Una vez que Windows se reinicie, la Tarjeta PCI será detectada y se instalará los controladores de software para dos “Ali PCI to USB Open Host Controller” (Controlador de host abierto PCI a USB de ALi), un “Standard Enhanced PCI to USB Host Controller” (Controlador de host mejorado estándar PCI a USB), un “USB 2.0 Root Hub” (Concentrador raíz USB 2.0), dos entradas “Root Hub” (Concentrador raíz) y un “OHCI Compliant IEEE 1394 Host Controller” (Controlador de host IEEE 1394 válido para OHCI).

Nota: Dependiendo de la velocidad de su ordenador, pueden transcurrir hasta 45 segundos para que la Tarjeta PCI sea detectada.

Verificación de la instalación para Windows 2000 con Service Pack 4

Tras la instalación, consulte el Administrador de dispositivos para confirmar que la Tarjeta PCI ha sido instalada correctamente.

1. Haga clic con el botón derecho del ratón sobre "Mi PC".
2. Seleccione "Propiedades".
3. Seleccione la pestaña de "Hardware" y haga clic sobre el botón de "Administrador de dispositivos".
4. Haga clic en el signo de más (+) situado junto a “Universal Serial Bus Controller” (Controlador USB).

Instalación

La lista del “Universal Serial Bus Controllers” (Controladores USB) incluirá ahora dos entradas de “ALi PCI to USB Open Host Controller” (Controlador de host abierto PCI a USB de ALi), una entrada de “Standard Enhanced PCI to USB Host Controller” (Controlador de host mejorado estándar PCI a USB), una entrada “USB 2.0 Root Hub” (Concentrador raíz USB 2.0) y dos entradas “USB Root Hub” (Concentrador raíz USB).

Nota: Si su ordenador dispone de puertos USB incorporados o si tiene instalados otros controladores PCI USB, podrá ver otras entradas adicionales de “root hub” (Concentrador raíz).

1. Haga clic en el signo de más (+) situado junto a "IEEE 1394 Bus Controller" (Controlador de bus IEEE 1394).

La lista de “IEEE 1394 Bus Controller” (Controladores de bus IEEE 1394) incluirá ahora una entrada de “OHCI Compliant IEEE 1394 Host Controller” (Controlador de host IEEE 1394 válido para OHCI).

Nota: Si su ordenador dispone de puertos IEEE 1394 incorporados o si usted tiene instaladas otras tarjetas de controlador host PCI IEEE 1394, podrá ver otras entradas adicionales de “IEEE 1394 Host Controller” (Controlador de host IEEE 1394).

Si en su ordenador está instalado Windows 2000 con Service Pack 3 o inferior, siga las instrucciones presentadas a continuación.

1. Inserte el CD de instalación F5U508 en su unidad de CD-ROM. Transcurridos unos instantes, el menú principal arrancará de forma automática y mostrará en pantalla todas las opciones de instalación disponibles.

Instalación

1. Seleccione “Install USB 2.0 Driver” (Instalar controlador USB 2.0). Una vez que el controlador ha sido instalado, seleccione “No, I will restart my computer later” (No, reiniciaré mi ordenador más tarde). Seleccione “Finish” (Finalizar). Después seleccione “Exit” (Salir).
2. Abra el menú “Inicio” situado en la esquina inferior izquierda de su pantalla de Windows, después seleccione “Apagar el sistema” y haga clic en “Aceptar”.
3. Una vez que el ordenador se ha apagado por completo, retire la carcasa del mismo y busque una ranura PCI vacía.
4. Retire la tapa del puerto que se corresponda con la ranura PCI que desea utilizar. (La tapa habitualmente está fijada en su sitio con un solo tornillo).
5. Inserte la Tarjeta PCI en la ranura. Aplique la presión suficiente para asegurar que la Tarjeta esté bien colocada. Fije la Tarjeta PCI con el tornillo retirado en el paso 5.
6. Después de instalar la Tarjeta PCI, vuelva a colocar la carcasa exterior y encienda el ordenador.
7. Cuando se reinicie Windows, la Tarjeta PCI será detectada y se instalarán de forma automática todos los controladores de software necesarios. Una vez que la instalación ha sido completada, es posible que se le solicite hacer clic en “Finish” (Finalizar) y reiniciar su ordenador.

Nota: Dependiendo de la velocidad de su ordenador, pueden transcurrir hasta 30 segundos para que la Tarjeta PCI sea detectada.

Verificación de la instalación (Windows 2000)

Una vez que la instalación ha sido completada, consulte el “Windows Device Manager” (Administrador de dispositivos de Windows) para confirmar que todos los componentes de la Tarjeta PCI han sido instalados correctamente.

1. Haga clic con el botón derecho del ratón sobre "Mi PC".
2. Seleccione "Propiedades".
3. Seleccione la pestaña de "Hardware" y haga clic sobre el botón de "Administrador de dispositivos".

Nota: Podrá apreciar que existen en la lista dos entradas de “Universal Serial Bus Controller” (Controlador USB).

1. Haga clic en el signo de más (+) situado junto al primer “Universal Serial Bus Controller” (Controlador USB). La lista de “Universal Serial Bus Controller” (Controlador USB) incluirá una entrada para “Ali PCI to Enhanced USB Host Controller” (Controlador de host PCI a USB mejorado de ALi) y una entrada para “USB 2.0 Root Hub” (Concentrador raíz USB 2.0).
2. Haga clic en el signo de más (+) situado junto al siguiente “Universal Serial Bus Controller” (Controlador USB).

La lista de “Universal Serial Bus Controller” (Controlador USB) incluirá ahora dos entradas “Ali PCI to USB Open Host Controller” (Controlador de host abierto PCI a USB de ALi) y dos entradas “USB Root Hub” (Concentrador raíz USB).

Nota: Si su ordenador dispone de puertos USB incorporados o si tiene instalados otros controladores PCI USB, podrá ver otras entradas adicionales de “root hub” (Concentrador raíz).

Instalación

1. Haga clic en el signo de más (+) situado junto a "IEEE 1394 Bus Controller" (Controlador de bus IEEE 1394).

La lista de “IEEE 1394 Bus Controller” (Controladores de bus IEEE 1394) incluirá ahora una entrada de “OHCI Compliant IEEE 1394 Host Controller” (Controlador de host IEEE 1394 válido para OHCI).

Nota: Si su ordenador dispone de puertos IEEE 1394 incorporados o si tiene instalados otros controladores de host IEEE 1394, podrá ver otras entradas adicionales de “IEEE 1394 Host Controller” (Controlador de host IEEE 1394).

ES

Procedimiento de instalación para Windows XP

El procedimiento de instalación instalará dos controladores USB 1.1 para OHCI, un controlador de host USB 2.0 para EHCI y un controlador de host IEEE 1394.

Si tiene instalado Windows XP con el Service Pack 1, todos los controladores necesarios se encontrarán incluidos en su sistema operativo. No es necesario instalar los controladores incluidos en el CD de instalación F5U508.

Para confirmar qué versión de Windows se encuentra instalada en su ordenador, haga clic con el botón derecho del ratón en el icono de “Mi PC” que se encuentra en su escritorio de Windows y seleccione “Propiedades”.

Aparecerá la ventana de “System Properties” (Propiedades del sistema) y le proporcionará la información referida a la versión de Windows instalada en su ordenador. Si no se encuentra instalado Windows “Service Pack 1” o posterior, deberá instalar los controladores de software suministrados en el CD de instalación F5U508.

Si descubre que está instalado Windows XP “Service Pack 1” lleve a cabo los pasos siguientes.

1. Abra el menú “Inicio” situado en la esquina inferior izquierda de su pantalla de Windows, después seleccione “Apagar el sistema” y haga clic en “Aceptar”.
2. Una vez que el ordenador se ha apagado por completo, retire la carcasa del mismo y busque una ranura PCI vacía.
3. Retire la tapa del puerto que se corresponda con la ranura PCI que desea utilizar. (La tapa habitualmente está fijada en su sitio con un solo tornillo).

Instalación

1. Inserte la Tarjeta PCI en la ranura. Aplique la presión suficiente para asegurar que la Tarjeta esté bien colocada. Fije la Tarjeta PCI con el tornillo retirado en el paso 3.
2. Después de instalar la Tarjeta PCI, vuelva a colocar la carcasa exterior y encienda el ordenador.
3. Una vez que Windows se reinicie, la Tarjeta PCI será detectada y se instalará los controladores de software para dos entradas “Ali PCI to USB Open Host Controller” (Controlador de host abierto PCI a USB de ALi), una entrada “Standard Enhanced PCI to USB Host Controller” (Controlador de host mejorado estándar PCI a USB), una entrada “USB 2.0 Root Hub” (Concentrador raíz USB 2.0), dos entradas “Root Hub” (Concentrador raíz) y una entrada “OHCI Compliant IEEE 1394 Host Controller” (Controlador de host IEEE 1394 válido para OHCI).

Nota: Dependiendo de la velocidad de su ordenador, pueden transcurrir hasta 45 segundos para que la Tarjeta PCI sea detectada.

ES

Verificación de la instalación para Windows XP con Service Pack 1

Tras la instalación, consulte el Administrador de dispositivos para confirmar que la Tarjeta PCI ha sido instalada correctamente.

1. Haga clic con el botón derecho del ratón sobre "Mi PC".f
2. Seleccione "Propiedades".
3. Seleccione la pestaña de "Hardware" y haga clic sobre el botón de "Administrador de dispositivos".

Instalación

La lista del “Universal Serial Bus Controllers” (Controladores USB) incluirá ahora dos entradas de “ALi PCI to USB Open Host Controller” (Controlador de host abierto PCI a USB de ALi), una entrada de “ALi PCI to USB Enhanced Host Controller” (Controlador de host mejorado PCI a USB de ALi), una entrada “USB 2.0 Root Hub Device” (Dispositivo de Concentrador raíz USB 2.0), una entrada “Standard Enhanced PCI to USB Host Controller” (Controlador de host mejorado estándar PCI a USB) y dos entradas “USB Root Hub” (Concentrador raíz USB).

Nota: Si su ordenador dispone de puertos USB incorporados o si tiene instalados otros controladores PCI USB, podrá ver otras entradas adicionales de “root hub” (Concentrador raíz).

1. Haga clic en el signo de más (+) situado junto a "IEEE 1394 Bus Controller" (Controlador de bus IEEE 1394).

La lista de “IEEE 1394 Bus Controller” (Controladores de bus IEEE 1394) incluirá ahora una entrada de “OHCI Compliant IEEE 1394 Host Controller” (Controlador de host IEEE 1394 válido para OHCI).

1. Haga clic en el signo de más (+) situado junto a “Network Adapters” (Adaptadores de red).

La lista de “Network Adapters” (Adaptadores de red) incluirá ahora una entrada “1394 Net Adapter” (Adaptador de red 1394).

Nota: Si su ordenador dispone de puertos IEEE 1394 incorporados o si tiene instaladas otras tarjetas de controlador host PCI IEEE 1394, podrá ver otras entradas adicionales de controlador de host IEEE 1394 y entradas de adaptador de red 1394.

ES

Instalación

Si no dispone de Windows XP Service Pack 1, siga las instrucciones presentadas a continuación:

1. Inserte el CD de instalación F5U508 en su unidad de CD-ROM. Transcurridos unos momentos, el menú principal arrancará de forma automática y mostrará en pantalla todas las opciones de instalación disponibles.
2. Seleccione "Install USB 2.0 Driver" (Instalar controlador USB 2.0).
3. Una vez que ha sido instalado el controlador, Windows le solicitará que reinicie su ordenador. Seleccione “No, I will restart my computer later” (No, reiniciaré mi ordenador más tarde). Haga clic en “Close” (Cerrar).
4. Abra el menú “Inicio” situado en la esquina inferior izquierda de su escritorio de Windows, después seleccione “Apagar el sistema” y haga clic en “Aceptar” (Aceptar).
5. Una vez que el ordenador se ha apagado por completo, retire la carcasa del mismo y busque una ranura PCI vacía.
6. Retire la tapa del puerto que se corresponda con la ranura PCI que desea utilizar. (La tapa habitualmente está fijada en su sitio con un solo tornillo).
7. Inserte la Tarjeta PCI en la ranura. Aplique la presión suficiente para asegurar que la Tarjeta esté bien colocada. Fije la Tarjeta PCI con el tornillo retirado en el paso 6.
8. Después de instalar la Tarjeta PCI, vuelva a colocar la carcasa exterior y encienda el ordenador.
9. Cuando se reinicie Windows, la Tarjeta PCI será detectada y se instalarán de forma automática los controladores de software para el controlador de host IEEE 1394, el adaptador de red IEEE 1394 y dos controladores de host USB para OHCI con sus concentradores raíz asociados.

Nota: Dependiendo de la velocidad de su ordenador, pueden transcurrir hasta 45 segundos para que la Tarjeta PCI sea detectada.

Instalación

1. Windows buscará ahora los controladores de software del "ALi PCI to USB Enhanced Host Controller" (Controlador de host mejorado PCI a USB de ALi) y se iniciará el "New Hardware Wizard" (Asistente de nuevo hardware). Seleccione "Install the software automatically (Recommended)" (Instalar el software de forma automática, recomendado). Haga clic en "Next" (Siguiente).
2. Ahora se localizarán los controladores de software para el “Ali PCI to USB Enhanced Host Controller” (Controlador de host mejorado PCI a USB de ALi). Haga clic en “Finish” (Finalizar).
3. Windows detectará ahora el “USB 2.0 Root Hub Device” (Dispositivo de concentrador raíz USB 2.0). Seleccione “Install the software automatically (Recommended)” (Instalar el software de forma automática, recomendado). Haga clic en “Next” (Siguiente).
4. Ahora se localizarán los controladores de software del “USB 2.0 Root Hub Device” (Dispositivo de concentrador raíz USB 2.0). Haga clic en “Next” (Siguiente). Después haga clic en “Finish” (Finalizar) en la siguiente pantalla.
5. Windows le presentará ahora la opción de instalar una red. En el caso de que no desee instalar una red IEEE 1394, no utilice esta opción. (Consulte el archivo de ayuda de Windows XP para obtener más información acerca la configuración y utilización de una red IEEE 1394).

El procedimiento de instalación ha finalizado.

Verificación de la instalación (Windows XP)

Tras la instalación, consulte el Administrador de dispositivos para confirmar que la Tarjeta PCI ha sido instalada correctamente.

1. Haga clic con el botón derecho del ratón sobre "Mi PC".
2. Seleccione "Propiedades".
3. Seleccione la pestaña de "Hardware" y haga clic sobre el botón de "Administrador de dispositivos".
4. Haga clic en el signo de más (+) situado junto a “Universal Serial Bus Controller” (Controlador USB).

Instalación

La lista de “Universal Serial Bus Controller” (Controlador USB) incluirá una entrada para “Ali PCI to USB Enhanced Host Controller” (Controlador de host mejorado PCI a USB de ALi) y una entrada para “USB 2.0 Root Hub” (Concentrador raíz USB 2.0).

1. Haga clic en el signo de más (+) situado junto a “Universal Serial Bus Controllers” (Controladores USB).

La lista de “Universal Serial Bus Controllers” (Controladores USB) incluirá ahora dos entradas “Ali PCI to USB Open Host Controller” (Controlador de host abierto PCI a USB de ALi) y dos entradas “USB Root Hub” (Concentrador raíz USB).

Nota: Si su ordenador dispone de puertos USB incorporados o si tiene instalados otros controladores PCI USB, podrá ver otras entradas adicionales de “root hub” (Concentrador raíz).

1. Haga clic en el signo de más (+) situado junto a “IEEE 1394 Bus Controller” (Controlador de bus IEEE 1394).
   La lista de “OHCI Compliant IEEE 1394 Host Controller” (Controlador de host IEEE 1394 válido para OHCI) incluirá ahora una entrada de “OHCI Compliant IEEE 1394 Host Controller” (Controlador de host IEEE 1394 válido para OHCI).
2. Haga clic en el signo de más (+) situado junto a “Network Adapters” (Adaptadores de red).
   La lista de “Network Adapters” (Adaptadores de red) incluirá ahora una entrada “1394 Net Adapter” (Adaptador de red 1394).

Nota: Si su ordenador dispone de puertos IEEE 1394 incorporados o si tiene instaladas otras tarjetas de controlador de host PCI IEEE 1394, podrá ver otras entradas adicionales de “IEEE 1394 Host Controller” (Controlador de host IEEE 1394) y “1394 Net Adapter” (Adaptador de red 1394).

Instalación de un hub USB 2.0 de alta velocidad

Nota: Durante la instalación del controlador de software para la Tarjeta PCI USB 2.0 y FireWire de alta velocidad de Belkin, se instalará asimismo un controlador de software para el hub USB 2.0 de alta velocidad. Cuando conecte por primera vez un hub USB 2.0 de alta velocidad a su Tarjeta PCI, siga el procedimiento descrito a continuación.

1. Encienda su ordenador.
2. Inserte el adaptador de alimentación (incluido con el hub) en el hub y en el enchufe de la pared.
3. Conecte el extremo plano del cable USB que se suministra con el hub a su ordenador y el extremo rectangular del cable al puerto de subida del hub.
4. Windows detectará automáticamente el hub e iniciará el “Add New Hardware Wizard” (Asistente para agregar nuevo hardware). El Asistente buscará controladores de software para un “Generic USB Hub on USB 2.0 Bus” (Hub USB genérico en bus USB 2.0). Haga clic en “Next” (Siguiente). (Si los resultados de la búsqueda incluyen en la lista controladores de software para un “Generic USB Hub” (hub USB genérico) en su lugar, cierre el Asistente, vuelva al Administrador de dispositivos y confirme que los controladores 2.0 de Belkin se hayan instalado correctamente.)
5. Seleccione “Search for the best driver for your device (Recommended)” (Buscar el mejor controlador para su dispositivo, recomendado). Haga clic en "Next" (Siguiente) para continuar.
6. Windows buscará ahora la base de datos de controladores de software en su disco duro. Retire la marca de todos los recuadros y haga clic en “Next” (Siguiente).
7. Windows buscará el controlador para el “Generic USB Hub on USB 2.0 Bus” (Hub USB genérico en bus USB 2.0). Haga clic en “Next” (Siguiente).
8. Haga clic en "Finish" (Finalizar). Se ha completado la instalación de su hub.

Información

Software de valor añadido

El F5U508 incluye aplicaciones de software de vanguardia para edición de fotografía de Ulead®:

Ulead VideoStudio® 5.0 es una de las aplicaciones de edición de vídeo más completas disponibles, que le permite capturar y editar imágenes de DV de alta calidad y exportarlas de la forma que usted elija. Le permite añadir llamativos títulos, transiciones en 3D, efectos de filtro de vídeo, superposiciones gráficas y de vídeo, y música o superposiciones de voz. También le permite compartir sus imágenes de vídeo en cinta, CD y a través de la web.

Ulead Photo Express™ 4.0 - My Custom Addition le proporciona todo lo que necesita para iniciarse en la edición de imágenes y poder compartirlas. Le permite recopilar imágenes prácticamente de cualquier parte y después clasificarlas en segundos, gracias al modo de visualización de miniaturas de las imágenes. Además, puede retocar imágenes con defectos por medio de herramientas de mejora rápidas y sencillas.

Ulead COOL™ 360 ofrece una asombrosa propiedad que le permite transformar de manera rápida y sencilla una serie de imágenes en panorámicas de 360° o de gran angular. Con COOL 360, podrá guardar las panorámicas en formatos de archivo habituales incluyendo MOV, archivos de panorámicas ejecutables en correo electrónico y archivos HTML de salida para enviar las panorámicas a través de la red. Le permite crear fácilmente salvapantallas personalizados, imprimir panorámicas o copiarlas para presentaciones o documentos de trabajo, y mucho más.

ES

Declaración de la FCC (Comisión de comunicaciones de EE.UU.)

DECLARACIÓN DE CONFORMIDAD CON LAS NORMATIVAS DE LA FCC SOBRE COMPATIBILIDAD ELECTROMAGNÉTICA

Nosotros, Belkin International, Inc., con sede en 501 West Walnut Street, Compton, CA 90220 (EE.UU.), declaramos bajo nuestra sola responsabilidad que el producto:

F5U508 al que hace referencia la presente declaración:

Cumple con la sección 15 de las normativas de la FCC. Su utilización está sujeta a las siguientes dos condiciones: (1) este dispositivo no debe provocar interferencias nocivas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan provocar un funcionamiento no deseado.

Declaración de conformidad con la CE

Nosotros, Belkin Components, declaramos bajo nuestra sola responsabilidad que el producto F5U508, al que hace referencia la presente declaración, está en conformidad con el estándar genérico de emisiones EN 55022:1998 EN 50081-1 y con el estándar genérico de inmunidad EN 50082-1 1992.

Garantía de por vida del producto de Belkin International, Inc. Limited

Belkin International, Inc. proporciona para el presente producto una garantía de por vida de reparación gratuita, por lo que respecta a mano de obra y materiales. En el caso de presentarse un fallo, Belkin decidirá entre la reparación del mismo o la sustitución del producto, en ambos casos sin costes, siempre que se devuelva durante el periodo de garantía y con los gastos de transporte abonados al vendedor autorizado de Belkin en el que se adquirió. Es posible que se solicite una prueba de compra.

Esta garantía perderá su validez en el caso de que el producto haya sido dañado de forma accidental, por abuso o utilización errónea del mismo, si el producto ha sido modificado sin la autorización por escrito de Belkin, o si alguno de los números de serie de Belkin ha sido eliminado o deteriorado.

LA GARANTÍA Y RESTITUCIONES LEGALES ESTABLECIDAS EXPRESAMENTE EN EL PRESENTE ACUERDO SUSTITUYEN A TODAS LAS DEMÁS, ORALES O ESCRITAS, EXPRESAS O IMPLÍCITAS. BELKIN RECHAZA DE MANERA EXPLÍCITA TODAS LAS DEMÁS GARANTÍAS IMPLÍCITAS, INCLUYENDO, SIN LIMITACIÓN, LAS GARANTÍAS DE COMERCIABILIDAD Y DE IDONEIDAD PARA UN FIN ESPECÍFICO.

Ningún distribuidor, agente o empleado de Belkin está autorizado a realizar ningún tipo de modificación, extensión o alteración de la presente garantía.

BELKIN NO SERÁ EN NINGÚN CASO RESPONSABLE DE LOS DAÑOS IMPREVISTOS O CONSIGUIENTES RESULTANTES DE UN INCUMPLIMIENTO DE LA GARANTÍA, O BAJO NINGUNA OTRA CONDICIÓN LEGAL, INCLUYENDO, PERO NO EXCLUSIVAMENTE, LOS BENEFICIOS PERDIDOS, PERÍODOS DE INACTIVIDAD, BUENA VOLUNTAD, DAÑOS DURANTE LA REPROGRAMACIÓN O REPRODUCCIÓN DE CUALQUIERA DE LOS PROGRAMAS O DATOS ALMACENADOS EN O UTILIZADOS CON LOS PRODUCTOS DE BELKIN.

BELKIN®

Belkin International, Inc.

Compton, CA, 90220-5221, EE.UU.

[phone]

[phone] fax

Belkin Ltd.

NN10 6GL, Reino Unido

[phone]

[phone] fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Países Bajos

[phone]

[phone] fax

Belkin GmbH

Hanebergstrasse 2

80637 Múnich, Alemania

[phone]

[phone] fax

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt, Francia

[phone]

[phone] fax

Belkin Iberia

Avda. Cerro del Águila 3

28700 San Sebastián de los Reyes, España

[phone]

[phone] fax

Para más información u obtener asistencia técnica, visite nuestra página web www.belkin.com.

Eliminación de equipamiento para desechar de usuarios en domicilios particulares dentro de la Unión Europea:

Para más información, diríjase a www.belkin.com/environmental

© 2007 Belkin International, Inc. Todos los derechos reservados. Todos los nombres comerciales son marcas registradas de los respectivos fabricantes enumerados. Mac OS y Mac son marcas registradas de Apple Computer, Inc., registrado en EE.UU. y otros países.

P75248ea-A

BELKIN®

Scheda PCI USB 2.0 e FireWire a 6 porte
